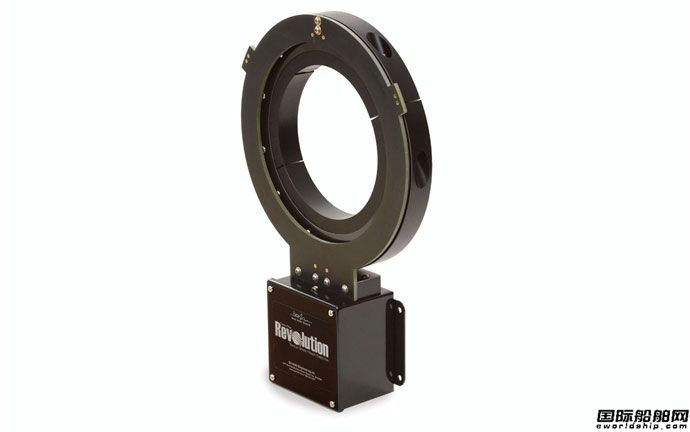

Binsfeld Torque Trak Revolution 軸功率儀
更新時間:2019-09-17 訪問統計:1961
Binsfeld TorqueTrak Revolution軸扭矩和軸功率儀
TorqueTrak Revolution系列是一種軸扭矩和功率監測系統，具有感應（非接觸）供電和數據傳輸，可連續運行。TorqueTrak Revolution系統專為需要持續測量扭矩和/或馬力的應用而設計，可定制加工，安裝在直徑達40英寸（1016 mm）的現有軸系上。不需要機器拆卸。基于微處理器的系統具有14位信號處理功能，可在實際機器運行期間實時提供精確，可靠的數據。
主要優點
易于安裝: 旋轉套環和固定動力線圈在軸周圍分開并螺栓連接在一起。不需要軸改造。
方便校準:在出廠設置下使用或使用簡單的縮放和調整工具。無需調優。
工作可靠: 旋轉圈和固定環之間具有較大間隙，采用感應式供電和數據傳輸，沒有表面摩擦。
數字?jǐn)?shù)據傳輸: 提供14位分辨率的干凈，無噪聲數據信號。
堅固的結構: 堅固的硬件和電子設備，適用于苛刻的環境條件。
在線智能指示: 系統狀態指示燈確認正常運行并有助于故障排除。
產品支持: 優秀的售前和售后客戶支持服務。
規格參數
1\通用參數
解析度：14位（16384點分辨率）
噪音等級：<0.10％RMS FS
頻率響應:(扭矩和功率）
開關可選：
1000 Hz，12 Hz，1.5 Hz或0.1 Hz
（-3dB頻率，典型值）
延遲：1毫秒，典型值（1000 Hz設置）
轉換速率：33 mA / msec，典型值（1000 Hz設置）
采樣率：4800赫茲
工作溫度：-40°+ 85°C
0％至90％相對濕度，無冷凝
2\主控單元和供電線圈
接收器輸出信號：四個獨立的電流輸出信號：
扭矩：12±8 mA，可擴展
功率：12±8 mA，可擴展
軸速/轉速：脈沖指示，5-19 mA
軸方向：二進制指示器，5或19 mA
接收器輸入功率：11-16 VDC標準; 最大2A，標稱0.5A （可提供115VAC或230VAC選項）
接收器輸出連接：螺絲端子
安裝：在主控制單元上安裝法蘭
尺寸：主控單元：6 x 6 x 4英寸（152 x 152 x 102 mm）
動力線圈 – 外徑：與旋轉外徑相同
寬度：0.25英寸（3 mm）
3\旋轉圈
材料：鑄造尼龍,標準
部件：將軸環螺栓一起擰到軸上。
尺寸：客戶指定
外徑：比軸直徑大4至6英寸（102至152毫米）
寬度：1.25英寸（32毫米）
4\發射模塊
（安裝在旋轉套環內）
傳感器輸入：全橋應變片（4個有源臂，350Ω標準;可接受高達1000Ω）
橋梁激勵：2.5 VDC，受管制
傳感器范圍：
±500微應變（全橋，4個主動臂 – 扭矩或彎曲）
±769微應變（全橋，2.6主動臂 – 張力或壓縮）
其他微應變范圍可用
溫度系數-增益：≤0.005％FS /°C（50 ppm /°C）+ 20°+ 70°
C≤0.010％FS /°C（100 ppm /°C）-40°+ 85°C
溫度系統-零點：≤0.005％FS /？C（50 ppm /°C）+ 20°+ 70°
C≤0.010％FS /？C（100 ppm /°C）-40°+ 85°C
線性：≤0.05％FS
G-FORCE評分：大于3000克。例如，在4英寸（102毫米）軸上的5700轉/分鐘。
傳感器連接：4芯電纜
End
