P2/P9 RFOU/TFOU 3.6/6KV NEK606標準海洋纜
更新時間:2016-08-10 訪問統計:3459P2或P2/P9 RFOU/TFOU 3.6/6KV NEK606標準海洋工程與船用電纜
應用
該電纜具有阻燃，低煙無鹵和防泥漿的特性，適用于中壓電力固定裝置。
標準
IEC 60092-354
IEC 60092-351
IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

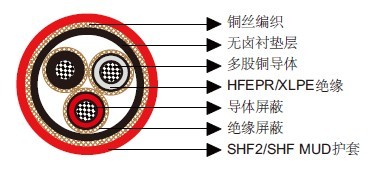

結構
導體：IEC 60228 class 2圓形多股鍍錫退火銅導體。
導體屏蔽：半導電材料。
絕緣： 無鹵EPR。XLPE可選(用于TFOU電纜).
絕緣屏蔽：半導電材料和鍍錫銅編織。
襯墊層：無鹵化合物。
鎧裝：鍍錫銅編織。
外護套：無鹵熱固材料SHF2（用于P2型）或無鹵防泥漿材料熱固材料SHF MUD（用于P2/P9型），紅色。
電氣特性
| 標稱截面積 | MM² | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
|---|---|---|---|---|---|---|---|---|
| 標稱導體直徑 | MM | 5.1 | 6.5 | 7.4 | 8.7 | 10.3 | 12.2 | 13.8 |
| 最大直流電阻@20℃ | Ω/KM | 1.16 | 0.734 | 0.529 | 0.391 | 0.27 | 0.195 | 0.154 |
| 連續額定電流@45℃ 1芯 | A | 96 | 127 | 157 | 196 | 242 | 293 | 339 |
| 連續額定電流@45℃ 3芯 | A | 67 | 89 | 110 | 137 | 169 | 205 | 237 |
| 短路電流1S | A | 2290 | 3580 | 5010 | 7150 | 10020 | 13590 | 17170 |
| 工作電壓 | KV | 3.6/6 | 3.6/6 | 3.6/6 | 3.6/6 | 3.6/6 | 3.6/6 | 3.6/6 |
| 標稱導體截面積 | MM² | 150 | 185 | 240 | 300 | 400 | 500 | 630 |
|---|---|---|---|---|---|---|---|---|
| 標稱導體直徑 | MM | 15.1 | 17.0 | 19.6 | 21.9 | 24.6 | 27.6 | 32.5 |
| 最大直流電阻@20℃ | Ω/KM | 0.126 | 0.1 | 0.0762 | 0.0607 | 0.0475 | 0.0369 | 0.0286 |
| 連續額定電流@45℃ 1芯 | A | 389 | 444 | 522 | 601 | 690 | 780 | 890 |
| 連續額定電流@45℃ 3芯 | A | 272 | 311 | 365 | 421 | 483 | 546 | 623 |
| 短路電流1S | A | 21460 | 26470 | 34340 | 42930 | 57230 | 71540 | 90140 |
| 工作電壓 | KV | 3.6/6 | 3.6/6 | 3.6/6 | 3.6/6 | 3.6/6 | 3.6/6 | 3.6/6 |
環境溫度校正因數
| 環境溫度校正因數 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|
| 額定系數 | 1.1 | 1.05 | 1.0 | 0.94 | 0.88 | 0.82 | 0.74 | 0.67 | 0.58 | 0.47 |
機械和熱性能
彎曲半徑：15×OD（安裝中）；9×OD （固定安裝）
溫度范圍：-20℃ ~ +90℃
