BS 6883和BS 7917標準非鎧裝海洋工程船用纜
更新時間:2016-08-11 訪問統計:1880在各種國際標準方面， Caledonian 電纜產品根據客戶需要，可符合英國標準（BS2863/4006/5308/5467/5468/6004/6007/6141/6300/6346/6360/6387/ 6425/6500/6724/6746/6853/6899/7211/等 ）、歐洲標準（EN50173/50264/50265/50266/50288/50306/50382/ 10257-1:1998/ 10257-2:1998/ 186003:1994/ 186160:1997/ 1862:1998等）、法國標準（NF CR1 C1/F 16-101/F 63-826/F 63-808/F 63-827/ C32-321/ C32-322/ C32-070等）、德國標準（DIN5510/51900|/VDE0281/0282/0295/0245/0812/0814/0276等）、美國標準（RS 485/422/232/423/568|ANSI/UL83/1063/44/1581）、葡萄牙標準（NP）、西班牙標準（UNE211002/21123/211025/21150）、國際電工委員會標準（IEC11801/60502-1/60502-2/60332-1/60332-3/60331/60754-1/61034/61156/60228等）、國際標準（ISO 9001/14000/4589-3）等等。
對于海外項目Caledonian尤其有更好的優勢，對于海外項目客戶我們可提供：針對該項目的專業彩頁；海外項目報審資料；產品樣品；可提供第三方檢測報告；可采用海運、空運等多種方式運輸；可與海外監理、業主進行面對面溝通和產品演示。
Caledonian已經跟許多國家項目成功合作，包括機場跑道系統、機場行李系統（BHS）、電廠控制系統、高速公路控制系統、高速公路收費系統、高速鐵路機車、地鐵電纜系統、塞拉門、屏蔽門、空調、PIS、cctv系統等。
3.8/6.6kV, 6.35/11kV, 8.7/15kV HF-EPR絕緣，SW2/SW4護套非鎧裝阻燃電力&控制纜（輻射場）
應用
BS 6883標準船舶用電力控制電纜3.8/6.6kV, 6.35/11kV, 8.7/15kV HF-EPR絕緣，SW2/SW4護套非鎧裝阻燃電力&控制纜（輻射場）,中壓橡膠絕緣電纜專為船舶和海上移動平臺的固定布線而設計，適用于電力&控制應用。
標準
- BS 6883
- IEC 60332-3A 阻燃
- IEC 60754-1; IEC 60754-2 腐蝕性
- IEC 61034-2 煙密度
- 冷彎和沖擊（-40°C）（應要求提供）
- CSA C22.2 No. 38-95（應要求提供）

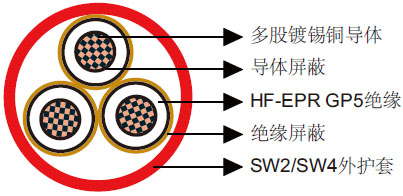

結構
| 導體 | 符合BS 6360/IEC 60228 cl.2的圓形多股鍍錫銅絲 |
|---|---|
| 導體屏蔽 | 半導層或帶 |
| 絕緣 | 符合BS 7655 1.2標準的HF-EPR GP5 |
| 絕緣屏蔽 | 半導層或帶+鍍錫銅帶 |
| 外護套 | 符合BS 7655 2.6的無鹵熱固材料SW4或減少了鹵素的熱固材料SW2 |
機械和熱性能
| 最小內部彎曲半徑 | 15×OD（單芯）；20×OD（三芯） |
|---|---|
| 溫度范圍 | -40℃ ~ +90℃ |
尺寸和重量
3.8/6.6KV
| 結構芯數×截面積 | 標稱絕緣厚度 | 標稱外護套厚度 | 最小外徑 | 最大外徑 | 近似重量 |
|---|---|---|---|---|---|
| MM² | MM | MM | MM | MM | KG/KM |
| 1×16 | 3.0 | 1.3 | 16.0 | 18.0 | 492 |
| 1×25 | 3.0 | 1.3 | 17.6 | 19.7 | 658 |
| 1×35 | 3.0 | 1.4 | 18.7 | 20.8 | 776 |
| 1×50 | 3.0 | 1.4 | 19.9 | 22.3 | 942 |
| 1×70 | 3.0 | 1.5 | 21.8 | 24.3 | 1229 |
| 1×95 | 3.0 | 1.6 | 23.7 | 26.3 | 1546 |
| 1×120 | 3.0 | 1.6 | 25.4 | 28.0 | 1890 |
| 1×150 | 3.0 | 1.7 | 27.0 | 29.8 | 2242 |
| 1×185 | 3.0 | 1.8 | 29.0 | 32.1 | 2713 |
| 1×240 | 3.0 | 1.9 | 31.7 | 35.0 | 3427 |
| 1×300 | 3.0 | 2.0 | 34.3 | 37.6 | 4177 |
| 1×400 | 3.0 | 2.1 | 37.6 | 41.1 | 5145 |
| 1×500 | 3.2 | 2.3 | 41.4 | 45.5 | 6408 |
| 1×630 | 3.2 | 2.4 | 45.1 | 49.2 | 8134 |
| 3×16 | 3.0 | 1.8 | 32.7 | 36.0 | 1482 |
| 3×25 | 3.0 | 2.0 | 36.5 | 39.9 | 2031 |
| 3×35 | 3.0 | 2.0 | 38.4 | 41.9 | 2359 |
| 3×50 | 3.0 | 2.2 | 41.3 | 45.3 | 2918 |
| 3×70 | 3.0 | 2.3 | 45.3 | 49.4 | 3788 |
| 3×95 | 3.0 | 2.5 | 49.3 | 53.9 | 4776 |
| 3×120 | 3.0 | 2.6 | 53.1 | 57.8 | 5868 |
| 3×150 | 3.0 | 2.7 | 56.5 | 61.4 | 6933 |
| 3×185 | 3.0 | 2.9 | 60.8 | 66.1 | 8401 |
| 3×240 | 3.0 | 3.1 | 66.6 | 72.2 | 10616 |
6.35/11KV
| 結構芯數×截面積 | 標稱絕緣厚度 | 標稱外護套厚度 | 最小外徑 | 最大外徑 | 近似重量 |
|---|---|---|---|---|---|
| MM² | MM | MM | MM | MM | KG/KM |
| 1×16 | 3.4 | 1.3 | 16.8 | 18.8 | 524 |
| 1×25 | 3.4 | 1.4 | 18.6 | 20.7 | 704 |
| 1×35 | 3.4 | 1.4 | 19.4 | 21.9 | 813 |
| 1×50 | 3.4 | 1.5 | 20.8 | 23.3 | 994 |
| 1×70 | 3.4 | 1.5 | 22.6 | 25.1 | 1272 |
| 1×95 | 3.4 | 1.6 | 24.4 | 27.1 | 1592 |
| 1×120 | 3.4 | 1.7 | 26.3 | 29.0 | 1956 |
| 1×150 | 3.4 | 1.7 | 27.8 | 30.6 | 2294 |
| 1×185 | 3.4 | 1.8 | 29.8 | 32.9 | 2769 |
| 1×240 | 3.4 | 1.9 | 32.5 | 35.8 | 3487 |
| 1×300 | 3.4 | 2.0 | 35.0 | 38.4 | 4242 |
| 1×400 | 3.4 | 2.1 | 38.4 | 41.9 | 5208 |
| 1×500 | 3.4 | 2.3 | 41.8 | 45.8 | 6442 |
| 1×630 | 3.4 | 2.4 | 45.5 | 49.6 | 8176 |
| 3×16 | 3.4 | 1.9 | 34.5 | 37.9 | 1601 |
| 3×25 | 3.4 | 2.0 | 38.2 | 41.6 | 2139 |
| 3×35 | 3.4 | 2.1 | 40.2 | 44.1 | 2497 |
| 3×50 | 3.4 | 2.2 | 43.0 | 47.0 | 3040 |
| 3×70 | 3.4 | 2.4 | 47.1 | 51.3 | 3949 |
| 3×95 | 3.4 | 2.5 | 51.0 | 55.6 | 4919 |
| 3×120 | 3.4 | 2.7 | 55.0 | 59.8 | 6055 |
| 3×150 | 3.4 | 2.8 | 58.4 | 63.3 | 7132 |
| 3×185 | 3.4 | 3.0 | 62.7 | 68.1 | 8613 |
| 3×240 | 3.4 | 3.2 | 68.5 | 74.1 | 10848 |
