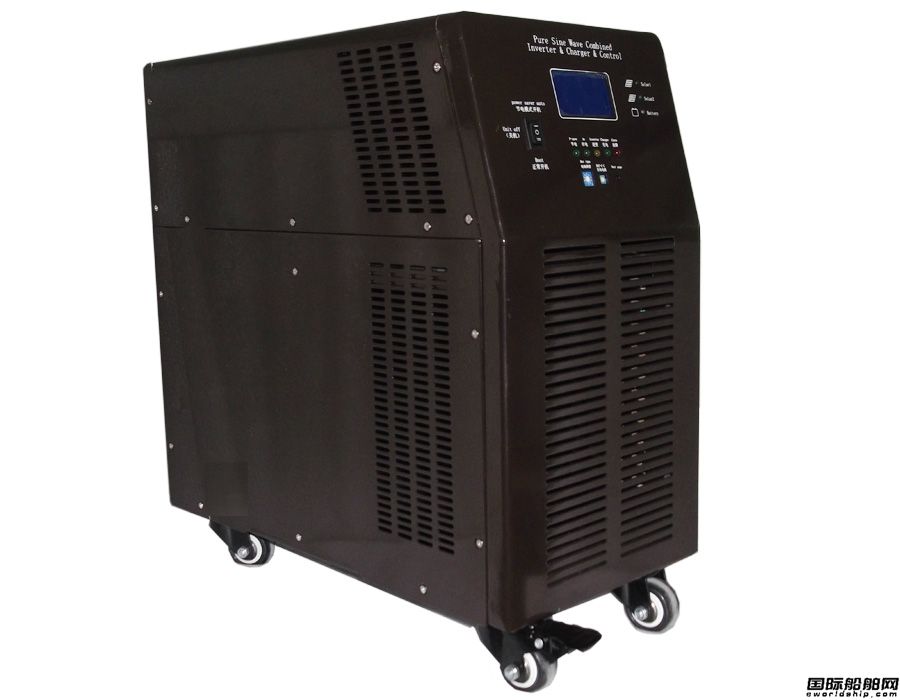

船舶光伏逆控一體機普頓PD光伏逆控一體機
更新時間:2021-03-11 訪問統計:970船舶光伏逆控一體機普頓PD光伏逆控一體機、
普頓控逆一體機簡介
PD逆變器和太陽能充放電控制器一體化設計簡稱控逆一體機;這是一款具有高性能、高可靠性、帶載能力強、保護完善、智能充電管理功能的控逆電源，用于直流電壓等級12V,24V,48V的逆變電源場合；可為商務、家用、工作站、家電設備、空調設備、單相動力設備、工業設備等提供可靠的正弦波電源。總之它是一款功能強大，適用范圍廣泛的一款智能工頻控逆電源。
這是一款帶市電互補功能，同時帶市電備用充電功能的正弦波逆變器，逆變器將蓄電池提供的直流電轉換成交流電給負載供電；同時帶有UPS自動轉換功能；
工作方式分為直流主供(太陽能主供,市電備用)和交流主供(市電主供,太陽能備用)和純太陽能供電三種工作方式;
1：直流主供：平時有光照時由太陽能經過控逆一體機給蓄電池充電，光照不足時控逆一體機將自動切換至市電直接給負載供電同時內置市電充電器也給電池組補充充電。
此工作方式又分為2種控制方法：
①太陽能一直給電池充電；每次等到太陽能或市電給電池充滿狀態才用，開機立即檢測蓄電池狀態，未充滿則用市電供電同時市電補充充電，充滿了馬上轉換成蓄電池供電，直到電池電量不足了又轉換成市電供電，并且市電輔助充電；（此方式有利于保護蓄電池）
②太陽能一直給電池充電；每次檢測到蓄電池電壓高于一個指定電壓值，就由蓄電池供電，電池電量不足時轉為市電供電，同時市電輔助充電；（此方式有利于最大化利用太陽能）
2：交流主供：平時負載由市電供電，太陽能發電經過控逆一體機給電池充電，當市電斷電或異常時（或人為關斷時），自動轉換成由電池逆變輸出純正弦波電能供電；
3：純太陽能供電：平時太陽能給蓄電池充電，輸出負載端由用戶裝一開關，當需要用電時，合上開關，由蓄電池經過控逆一體機逆變輸出純正弦波電能給負載供電；
四、控逆一體機規格型號
|
PD –系列- |
型 號 |
||||||
|
代號 |
0512 |
1012 |
1024 |
1512 |
1524 |
1548 |
2012 |
|
規格 |
500W |
1000W |
1000W |
1500W |
1500W |
1500W |
2000W |
|
直流電壓 |
DC12V |
DC12V |
DC24V |
DC12V |
DC24V |
DC48V |
DC12V |
|
代號 |
2024 |
2048 |
3012 |
3024 |
3048 |
4024 |
4048 |
|
規格 |
2000W |
2000W |
3000W |
3000W |
3000W |
4000W |
4000W |
|
直流電壓 |
DC24V |
DC48V |
DC12V |
DC24V |
DC48V |
DC24V |
DC48V |
|
代號 |
5024 |
5048 |
6024 |
6048 |
|
||
|
規格 |
5000W |
5000W |
6000W |
6000W |
|||
|
直流電壓 |
DC24V |
DC48V |
DC24V |
DC48V |
|||
五、普頓逆變器技術參數
|
市電供電模式時參數 |
||||
|
|
220V系統 |
110V系統 |
||
|
效率 |
≥98% |
|||
|
輸入電壓波形 |
正弦波(市電或發電機) |
正弦波(市電或發電機) |
||
|
額定輸入電壓 |
220Vac |
110Vac |
||
|
額定輸出電壓 |
220Vac |
110Vac |
||
|
低壓關斷點 |
184Vac±4% |
92Vac±4% |
||
|
低壓恢復點 |
194Vac ±4% |
97Vac ±4% |
||
|
高壓關斷點 |
253Vac±4% |
127Vac±4% |
||
|
高壓恢復點 |
243Vac±4% |
122Vac±4% |
||
|
額定輸入頻率 |
50Hz/ 60Hz (自動檢測) |
50Hz/ 60Hz (自動檢測) |
||
|
輸出電壓波形 |
有市電時與輸入電壓波形一致 |
有市電時與輸入電壓波形一致 |
||
|
轉換時間(Ac 到 Dc) |
<10ms |
<10ms |
||
|
轉換時間(Dc 到 Ac) |
<10ms |
<10ms |
||
|
逆變模式規格參數 |
||||
|
功率因數 |
0～1.0 |
|||
|
額定輸出電壓 (V) |
230Vac |
110Vac |
||
|
額定輸出頻率(Hz) |
50Hz ± 0.3Hz/60Hz ± 0.3Hz |
|||
|
輸出電壓范圍 |
±10% rms |
|||
|
效率 |
>87% |
|||
|
過載保護 (SMPS load) |
(110%<負載量<125%) ±10%: 15分鐘后斷開輸出電壓 (125%<負載量<150%) ±10%:10秒鐘后斷開輸出電壓 |
|||
|
欠壓警告 |
10.5Vdc ± 0.3Vdc （12V 電源） 42.0Vdc ± 1.2Vdc （48V 電源） |
|||
|
直流電輸入電壓過低，自動斷電 |
10.0Vdc ± 0.3Vdc（12V 電源） 40.0vdc± 1.2Vdc （48V 電源） |
|||
|
輸入過壓警告 及斷電 |
16Vdc ± 0.3Vdc （12V 電源） 32Vdc ± 0.6Vdc（24V 電源） 64Vdc ± 1.2Vdc（48V 電源） |
|||
|
輸入過壓恢復 |
15.5Vdc ± 0.3Vdc（12V 電源） 62.0Vdc ± 1.2Vdc （48V 電源） |
|||
|
省電模式 |
空載功率 ≦25W |
|||
|
逆變器充電規則 |
||||
|
規則 |
三個階段: |
|||
|
恒流充電(恒流階段)→恒壓充電(恒壓階段)→浮充(恒壓階段) |
||||
|
安全認證：CE(EN62040-1) EMC ：EN62040-2, C2 |
||||
|
通訊接口 |
RS232/USB(定制） |
|||
|
冷卻 |
變速風扇要在通風條件下 |
|||
|
操作環境、噪音 |
環境溫濕度 0-40℃，0-95%相對濕度（不結露）;噪音＜60dB |
|||
|
|
||||
六、控制器技術參數
|
型號：PD-SKZ |
2440 |
4820 |
4840 |
4880 |
|||
|
額定功率（W） |
1000 |
1000 |
2000 |
4000 |
|||
|
額定充電電流（A） |
40 |
20 |
40 |
80 |
|||
|
額定直流電壓（V） |
24 |
48 |
|||||
|
太陽能輸入 |
額定電壓(V) |
42 |
84 |
||||
|
額定功率（W） |
1000 |
1000 |
2000 |
2路2000輸入 |
|||
|
電池 |
過充保護電壓（V） |
28.6 |
57.2 |
||||
|
過充恢復電壓（V） |
27.4 |
54.8 |
|||||
|
恒壓充電電壓（V） |
27 |
54 |
|||||
|
過放報警電壓（V） |
20 |
40 |
|||||
|
其它 |
排風扇啟動溫度 |
55℃ |
|||||
|
環境溫度 |
0-90%最大，不凝結 |
||||||
|
保護功能 |
夜間防反充電，太陽能接反 |
||||||
|
控制方式 |
PWM |
||||||
七、逆變器充電模式規格（市電給電池充電模式下）
|
型號 |
規格 |
||||||||||||
|
1012 |
1024 |
2012 |
2024 |
3012 |
3024 |
3048 |
4024 |
4048 |
5024 |
5048 |
6024 |
6048 |
|
|
理論輸入電壓 |
110Vac/120Vac/220Vac/230Vac |
||||||||||||
|
輸入電壓范圍 |
100～127Vac/196～255Vac |
||||||||||||
|
理論輸出電壓 |
根據電池種類 |
||||||||||||
|
理論充電電流 |
35A |
20A |
65A |
35A |
75A |
45A |
30A |
35A |
35A |
35A |
40A |
75A |
50A |
|
充電電流校正 |
±5A |
||||||||||||
|
電池初始電壓 |
電池初始電壓9.0～15.7V/31.4V/62.8V |
||||||||||||
|
充電器短路保護 |
斷路器 |
||||||||||||
|
斷路器大小 |
10A |
20A |
30A |
40A |
|||||||||
|
過載保護 |
當V≧15.7Vdc/31.4Vdc/62.8Vdc,每一秒嘟嘟聲響0.5秒，60秒后出現故障 |
||||||||||||
|
逆變器充電規則 |
|||||||||||||
|
規則 |
恒流充電 (恒流階段) → 恒壓充電 (恒壓階段) → 浮充 (恒壓階段) |
||||||||||||
|
充電階段轉換 |
◆ 恒流充電階段：如果輸入交流電, 充電器將以最大恒定電流運行直到恒壓階段.. ◆ 軟件計時器將計算從交流電開始 ,直達充電器達到恒壓0.3V. 然而把這個時間記做T0, T0×10 = T1. ◆ 恒壓充電階段: 從T1開始計時;充電器將保持恒定電壓模式,直到T1 計時完成. 然后電壓降到浮充電壓. 定時器的最小時間時1小時,最大時間為12小時. ◆ 浮充階段: 在浮充階段,電壓將保持在浮充電壓. ◆ 如果重新連上交流電,電壓將降到12Vdc/24Vdc 以下, 充電器將重新開始以上循環. ◆ 如果充電器保持浮充狀態10天,充電器將重新開始循環.. |
||||||||||||
