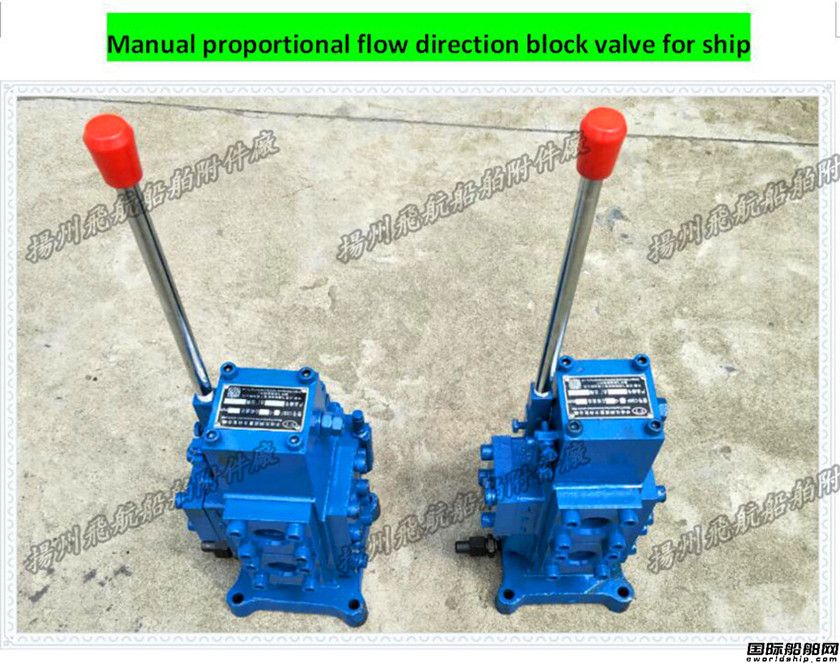

船用手動比例流量方向復合閥CSBF-G20
更新時間:2017-08-09 訪問統計:1524Manual proportional flow direction block valve for ship
CSBF手動比例閥-手動比例流量閥-船用手動比例流量方向復合閥
CSBF型船用手動比例閥,CSBF手動比例流量閥 工作場所簡介：
我司《揚州飛航船舶附件廠》生產的此款CSBF系列船用手動比例流量閥適用于各種錨機，舵機、卷揚機變速操作：
細談:
CSBF-G20-H船用手動比例閥,手動比例流量復合閥
船用CSBF-G20（M）船用手動比例閥,手動比例流量復合閥
|
產品名稱 |
船用手動比例閥,手動比例復合閥,手動比例流量復合閥 |
|
|
規格型號 |
CSBF-G20-H |
CSBF-G20(M) |
|
中位閥芯機能 |
H型 |
M型-通常省略 |
|
設計標準 |
CB/T3928-2001 |
|
|
規格 |
G20-公稱通徑為20mm |
G20-公稱通徑為20mm |
|
公稱壓力 |
25Mpa |
|
|
材質 |
鑄鐵 |
|
|
試驗和檢驗 |
GB600 |
GB600 |
如果按照所有的中位機能，此款G20的手動比例復合閥 通常標記為：
船用手動比例方向復合閥 CSBF-G20 CB/T3198-2001
含義：公稱壓力為G--25Mpa，公稱通徑為20mm，閥芯機能為M型的船用手動比例流量方向復合閥
船用手動比例流量方向復合閥 CSBF-G20-H CB/T3198-2001
含義：公稱壓力為G--25Mpa，公稱通徑為20mm，閥芯機能為H型的船用手動比例流量方向復合閥
船用手動比例流量復合閥 CSBF-G20-O CB/T3198-2001
含義：公稱壓力為G--25Mpa，公稱通徑為20mm，閥芯機能為O型的船用手動比例流量方向復合閥
CSBF-G20-Y 船用手動比例方向復合閥 CB/T3198-2001
含義：公稱壓力為G--25Mpa，公稱通徑為20mm，閥芯機能為Y型的船用手動比例流量方向復合閥
船用手動比例方向復合閥 CSBF-②G20-K CB/T3198-2001
含義：公稱壓力為G--25Mpa，公稱通徑為20mm，閥芯機能為K型的船用手動比例流量方向復合閥
CSBF-G20-P船用手動比例方向復閥CB/T3198-2001
含義：公稱壓力為G--25Mpa，公稱通徑為20mm，閥芯機能為P型的船用手動比例流量方向復合閥
訂貨須知：
①如果您是需要更換此款手動比例復合閥，而且由于時間長，銘牌看不清，請您根據以下圖測量，這樣方便辨別此款船用手動比例流量閥的公稱通徑：
②如果您是新采購此款船用手動比例流量閥，請你根據以下參數表進行選型：
|
型號 model |
公稱通徑Nominal dia.（mm） |
公稱流量Nominal flow（L/min） |
公稱壓力 Nominal pressure（MPa） |
安全閥調壓范圍Scope of safety valve pressure（MPa） |
手柄操縱力Handle control force（N） |
中位滑閥機能 Mid-position pulley enginery |
|
CSBF-G20 |
20 |
120 |
25 |
5～25 |
≤40 |
M型 O型 Y型 H型 K型 P型 |
|
CSBF-G25 |
25 |
200 |
||||
|
CSBF-G32 |
32 |
300 |
||||
|
CSBF-G40 |
40 |
450 |
||||
|
CSBF-G50 |
50 |
700 |
||||
|
CSBF-G65 |
65 |
1200 |
