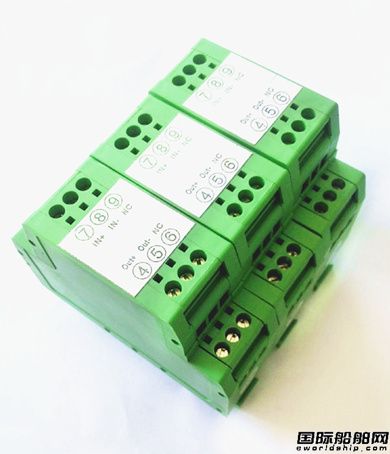

0-1VAC/0-5VAC交流轉4-20MA信號隔離變送器
更新時間:2017-07-12 訪問統計:908SIP12 腳模塊式單路交流信號隔離變送器
概述：
AOT AC系列模塊式交流電壓隔離變送器，能將輸入的交流信號按比例轉換成4~20mA標準信號, 輸入為0~1Vrms等交流電壓信號；輸出為4~20mA直流電流信號或0~5VDC直流電壓信號。實現輔助電源和輸入輸出信號之間2500VDC隔離，輸入信號與輸出信號之間不隔離的，一般是用在互感器后端實現信號轉換。產品已在電力、遠程監控、儀器儀表、醫療設備、工業自控等領域得到廣泛應用。
特點：
l 輸入交流電壓信號：0~1 VAC /0~5VAC等
l 信號頻率： 50/60 Hz
l 輸出電流信號： 4~20 mA DC
l 或輸出電壓信號： 0~5V DC
l 精度等級： 0.5級
l 負載能力： ≤300Ω(4~20mA輸出，訂制可以到500Ω)
l ≥2KΩ（0~5V輸出）
產品選型指南
AOT AC - □VAC - P□ - U(A)□
1、產品系列： 交流信號轉換直流系列
2、產品信號輸入
|
1VAC:0-1VACrms |
1VAC:0-1VACrms |
|
Uz:用戶自定義 |
3、供電電源
|
P1：24VDC |
P2：12VDC |
P3：5VDC |
P4：15VDC |
PZ：用戶自定義 |
4、產品信號輸出
|
U1：0-5V |
U2：0-10V |
|
U4:0-2.5V |
|
|
|
|
U9：1-5V |
U10:2-10V |
Uz:用戶自定義 |
|
A1:0-1mA |
A2:0-10mA |
A3:0-20mA |
A4:4-20mA |
|
|
|
|
|
|
Az:用戶自定義 |
產品選型舉例：
例1： 要求：交流信號轉換；信號輸入：0-1VACrms ;輸出：0-5V；電源：24V。
產品型號： AOT AC-1VAC-P1-U2
例2： 要求：交流信號轉換；信號輸入:0-5VACrms；輸出:4-20mA；電源：24V。
產品型號： AOT AC-5VAC-P1-A4
主要技術指標：
精 度---------- 0.5%
輔助電源---------- DC+5V（+15V、+12V、+24V）±10%
工作溫濕度---------- -10 ~ +70℃，10 ~ 90% (無凝露)
存儲溫濕度---------- -20 ~ +80℃，10 ~ 95% (無凝露)
絕緣電阻---------- ≥20MΩ
隔離耐壓 ---------- 信號輸入輸出/輔助電源2500VDC，1分鐘，漏電流 1mA
輸入參數：
|
輸入項目 |
輸入阻抗 |
靜態功耗 |
輸入過載能力 |
|
0~1Vrms |
≥500KΩ |
< 0.37W（+12V） |
2.0倍額定（連續） |
|
0~5Vrms |
≥500KΩ |
< 0.37W（+12V） |
2.0倍額定（連續） |
輸出參數：
|
輸出項目 |
輸出能力 |
響應時間 |
|
4-20mA |
負載電阻不超過350Ω（500Ω需訂制） |
≤400mS |
|
0-5V |
> 2KΩ |
