南通精洋通用機械有限公司

專利產品號：ZL 2009 30027747.6

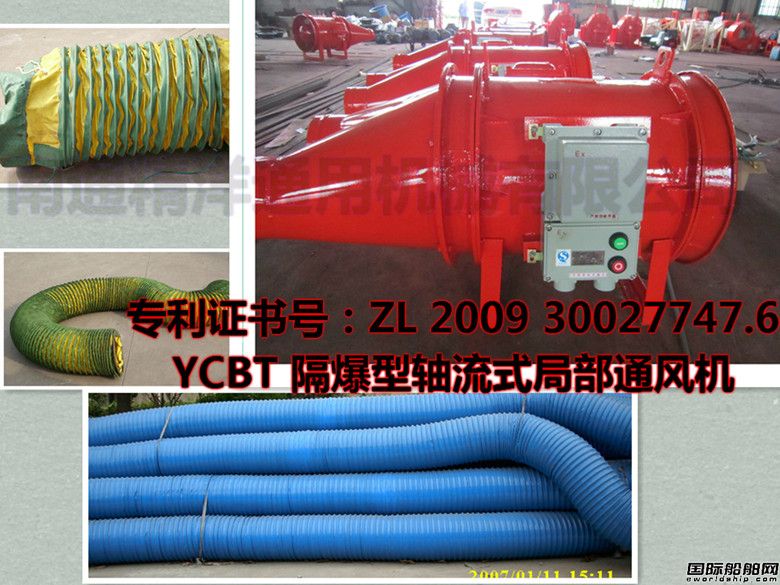

YCBT隔爆型雙葉輪局部軸流風機----------------------船用

YKBT隔爆型雙葉輪局部軸流風機----------------------礦用

 主要用于船舶和煤礦作業的通風換氣，風機用兩個葉輪可以輸出其他亦可輸入其他，葉輪和電機都采用防爆型，能輸送易燃和防腐其他！

目前我單位生產的YCBT船用防爆局部軸流通風機有以下幾種型號：

YCBT32-2船用防爆局部軸流通風機（電機功率：2.2KW）

YCBT41-2船用防爆局部軸流通風機（電機功率：4KW）

YCBT51-2船用防爆局部軸流通風機（電機功率：5.5KW）

YCBT52-2船用防爆局部軸流通風機（電機功率：11KW）

YCBT61-2船用防爆局部軸流通風機（電機功率：15KW）

YCBT62-2船用防爆局部軸流通風機（電機功率：22-28KW）

概述YCBT  TKBT、系列礦用隔爆型軸流式局部通風機，主要用于在含有瓦斯或煤塵爆炸性危險的煤礦井下作壓入式局部通風用，該產品也適用于金屬礦山、化學礦山、隧道及其它使用風機的廠礦，輸送介質溫度不超過40℃，溫度不大于95 ±3%（25℃）及無腐蝕性。
■ 結構及其特點
1、該系列風機其結構形式為礦用隔爆軸流式：該風機由集流器、葉輪、電動機、防爆接線盒、機體、出風筒、消聲器（YBT-X）等七部分組成。機體及結構件均采用鋼板焊接而成；采用電機與葉輪直接方式，傳動可靠；整機結構簡單緊湊，堅固耐用，使用安全，維修方便。
2、電動機為YB系列礦用隔爆型二極三相異步電動機，電壓為380/660V，電動機的機座與機體焊成一體，電動機由葉輪輸送的氣流直接進行冷卻。
3、電動機的接線盒置于機體外側，便于接線。接線盒內有六個接線端子和一個接地端子，用戶根據電源電壓要求選擇接線方式；當電源電壓為380V時，采用△接法，當電源電壓為660V時，采用Y接法，風機出廠時電動機均按△接線。
4、風機機體的法蘭上焊有接地螺栓，供現場直接地使用。
5、在消聲器的凸緣法蘭上，鉆有均勻分布的小孔，用于連接變徑短節或直接連接膠質風筒。用變徑短節連接風機與膠質風筒時，變徑短節的型式可制成收斂型或擴散型。

風機概述

●    用途

船用立式軸流風機（以下簡稱通風機）用于船艙室通風換氣，即可用于向艙室輸風，也可由艙室抽風，被輸送的空氣可含有海洋空氣所具有的鹽分以及蓄電池自然蒸發所形成的少量酸蒸氣。被輸送的空氣溫度不超過50℃。

●    基本結構

YCBT風機主要由電動機、葉輪、機殼、擴壓錐、整流器等部分組成。

機殼：由足夠厚的鋼板制成。由風筒、外筒及靜葉三部分組成。外筒出口兩端有法蘭，以便與通風蓄道連接。內外筒間由靜葉片連接，靜葉片同時又起導風作用。

電動機：為電機廠生產的專用電動機。全封閉結構，能自行通風，耐鹽霧、耐振動和沖擊，為內裝電機（裝在內筒中）電動機型式為ZZT-H型船用電機（額定電壓220V）及Y-H船用異步電動機（額定電壓220V/380V二種）。

葉輪：由輪轂和一組翼型葉片組成，經嚴格的動平衡，直接安裝在電機軸上,材料為防腐鑄造鋁和金。

整流器與擴壓錐：是為了減少氣注渦旋，提高風機效率而設的，整流器安裝在進風口端，擴壓錐安裝在出風口端，其材質為玻璃鋼。

表面涂層：涂底漆和船用飾漆。

●    訂貨須知

1、 訂貨時請詳細說明所訂通風機的型號、流量、壓力、轉速、電動機功率以及是否需要進行船檢等要求。

2、 產品自出廠12個月內因制造質量等原因不能使用的，我廠實行包修、包退、包換。
