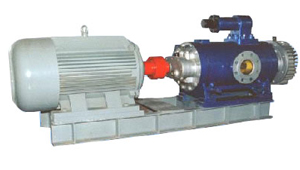

2W.W 系列雙螺桿混輸泵

更新時間:2011-11-01  訪問統計:730



2W.W系列雙螺桿混輸泵安裝尺寸及曲線圖

螺桿泵工作原理:

概述
   我公司在深入研究國外先進技術的基礎上,依照我國目前油氣混輸的實際要求研制開發了2W.WH型軸承外置式雙吸雙螺桿多相混輸泵和2W.W系列雙螺桿泵,并按照國家標準GB11035-89<<船用電動雙螺桿泵>>的規定生產的。通過泵體中主、從動螺桿的相互嚙合,以及螺桿和泵體孔的配合,在泵體中形成一個個密封空腔,在螺桿轉動時,這些密封空腔連續向前移動,推動密封腔中的液體到出口排出,實現泵送液體的目的。

其工作原理如圖1:

雙螺桿泵的優點

1、輸送液體平穩、無脈動、無攪拌、振動小、噪音低。
2、有很強的自吸性能,多相混輸時,含氣率不高于80%,含沙量不高于500g/m3.
3、外置軸承結構,采用獨立潤滑,可以輸送各種非潤滑性介質。
4、采用同步齒輪驅動,二轉子之間不接觸,即使短時間空轉也無妨。
5、泵體帶有加熱套,可以輸送各種清潔或含有固體小顆粒的低粘度或高粘度介質(一般顆粒直徑小于0.12-0.2mm)
6、正確的選用材料,甚至可以輸送很多有腐蝕性的介質。
7、雙吸式結構,轉子上沒有軸向力。
8、軸端采用機械密封或波紋管機械密封,具有壽命長、泄漏少、適用范圍廣的特點。
性能范圍

1、最高工作壓力4.0MPa
2、流量范圍 1~1000m3/h
3、溫度范圍-20~120℃
4、介質粘度 1~3000mm2/s,降低轉速可達到106mm2/s
介質粘度對雙螺桿泵性能影響較大,泵的名義排量是指在特定粘度條件下的排量,為保證泵能在較高效率下工作,在試驗不充分時,建議按下列粘度條件選擇轉速:

介質粘度cSt 轉速r/min
<400 1500
400 ~1200 1000
1200~3600 750

應用舉例

1、油田:用作油、氣、水、微量細小固相顆粒等多相混輸泵及原油輸送泵。
2、造般業:用作船用裝載泵,船底掃艙及污水處理,主機潤滑泵,燃料油泵。
3、石油化學工業 :用作各種樹脂、顏料、石蠟、油漆、油墨、乳膠、各種油品、原油、重油等裝載和運輸泵。
4、熱電廠:用作重油、原油輸送泵,主機潤滑油泵。
5、食品工業:用作灑精、蜂蜜、糖漿、果汁、動植物油、牛奶、漿油輸送泵。

型號及代碼說明

1、系列代碼說明
   2W.W:臥式,外置軸承式
   2W.N:臥式,內置軸承式
2、規格代碼說明
  規格代碼反映泵的尺寸大小,工作能力范圍,代碼大,一般尺寸大,壓力也高。詳見技術特性表。
3、密封代碼說明
   J:一般機械密封
   B:金屬波紋管機械密封
4、材料代碼說明
   Ⅰ:一般工程結構鋼為主。
   Ⅱ:馬氏體耐蝕鋼為主。
   Ⅲ:奧氏體耐蝕鋼為主。
主要零部件材料選用表


對于粘度更高的介質,所應選用的轉速和驅動電機功率,請與制造廠聯系。

如需要選用其它材料時,請與制造廠協商。

選用泵應考慮的主要事項

1、介質的潤滑性,清潔度、腐蝕性。
2、介質的粘度,溫度。
3、介質進、出口壓力,安裝高度。
4、使用場合的防爆要求。
5、訂貨時請注明規格、型號、設計使用壓力、轉速、介質粘度、溫度、電機防爆級別、介質名稱。

   希望選擇時留有一定的富裕量,以確何安全可靠。
